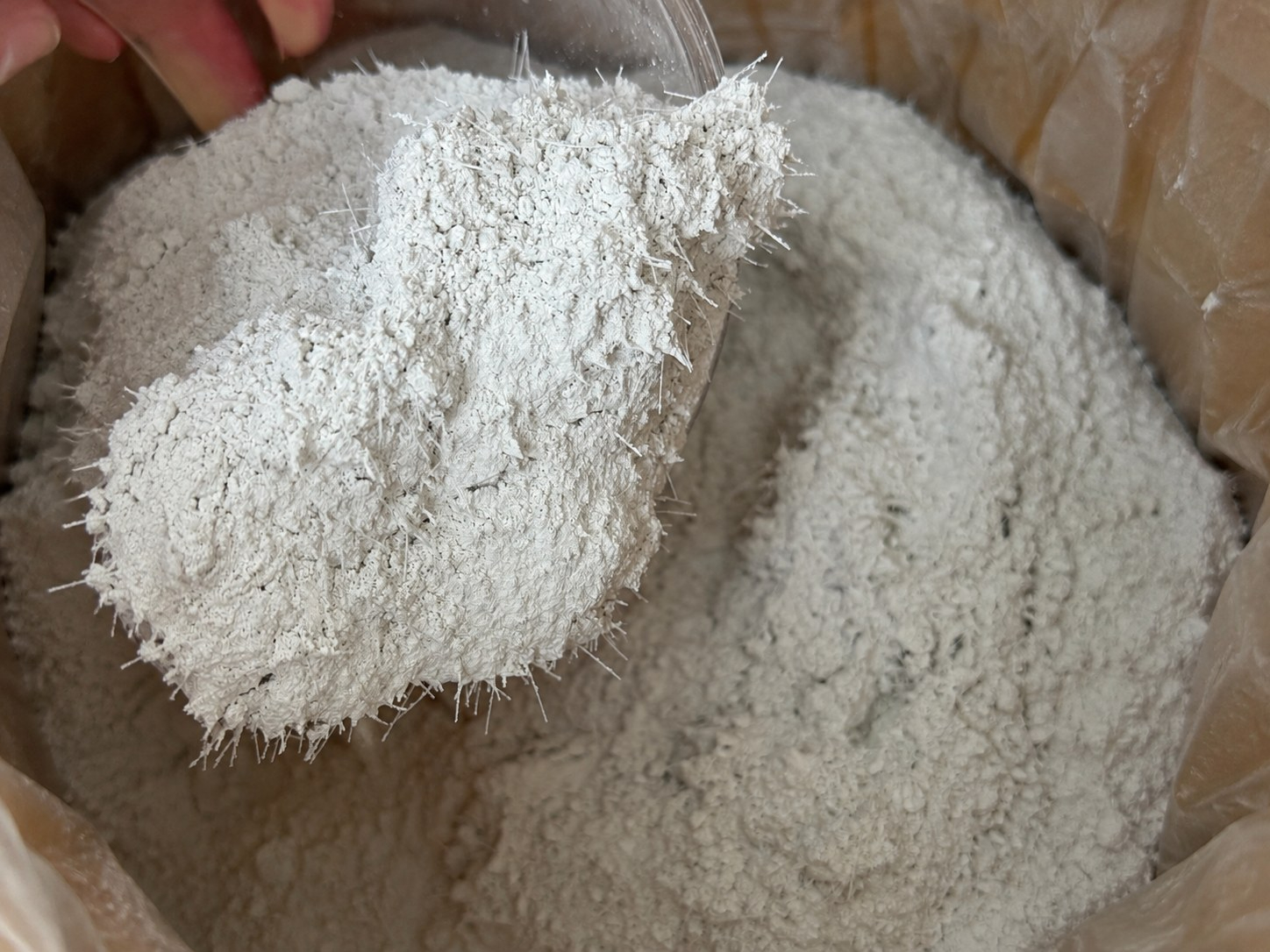

Готово смешанная мощность UHPC
Готово смешанная мощность UHPC
100–150 МПа
Прочность на сжатие
5-30 МПа
Прочность на изгиб
5-50 мм
Диапазон толщины
UC3/UF2
Качество качества
Физические свойства
Сила на сдавление (28 дней) 100–150 МПа
Максимальная прочность на растяжение 5-13.2 МПа
Модуль упругости ≥45 GPa
Плотность 2400-2600 кг/м³
Поглощение воды <2%
Коэффициент диффузии хлорида ≤2,0×10⁻¹³ м²/с
Устойчивость к замерзанию и оттаиванию ≥300 циклов
Характеристики порошка Neness ≤5% остатка на решете 45 мкм
Влажность ≤0,5%
Отклонение плотности однородности ≤2%
Влажность ≤0,5%
Отклонение плотности однородности ≤2%
Дизайн и применение микса
Соотношение воды и цемента
0.16-0.20
Подходящее для различных требований к текучости конструкции, низкое соотношение водяного связывающего вещества повышает прочность
Рабочее время
30-45
Минуты при 20°C (строительство должно быть завершено в установленное время после смешивания, чтобы избежать начальной установки)
Начальное время отверждения прочности
7-14
Дни в стандартных условиях; сокращён до 3 дней при паровом отверждении (60°C); продлевается более 14 дней при низкой температуре (<10°C)
Стандарты испытаний
Национальный стандарт
GB/T 50081-2019、GB/T 1345-2005、GB/T 50476-2019
Международный стандарт
ASTM C109-23、ASTM C1856/C1856M-24、ISO 679:2009
